КОМПЕНСАТОРЫ СКУ ДЛЯ ТЕПЛОСЕТЕЙ В ТЕПЛОИЗОЛЯЦИИ ППУ

КАТАЛОГ ТОВАРОВ
КОМПЕНСАТОРЫ СКУ ДЛЯ ТЕПЛОСЕТЕЙ В ТЕПЛОИЗОЛЯЦИИ ППУ

ЛУЧШИЕ В СВОЕМ КЛАССЕ

СИЛЬФОННЫЕ КОМПЕНСАТОРЫ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ


Трубопроводные системы централизованного теплоснабжения подвержены температурным расширениям, обусловленным изменениями температуры при запуске системы или изменении режима работы. В зависимости от функционального назначения компенсаторы для централизованного теплоснабжения делятся на две основные группы:


  • Компенсаторы для многократного использования в системах централизованного теплоснабжения
  • Одноступенчатые (стартовые) компенсаторы


Оба типа специально адаптированы для применения в системах централизованного теплоснабжения и подходят как для надземных, так и для подземных трубопроводных сетей. Наша компания предлагает как стандартные изделия, так и индивидуальные решения.


Ассортимент и параметры поставок компенсаторов для централизованного теплоснабжения.


Компенсаторы для систем централизованного теплоснабжения доступны в диапазоне размеров DN 80–1200 из различных материалов.


Другие размеры и модификации разрабатываются и изготавливаются по индивидуальному заказу на основании спецификаций и чертежей клиентов.


Компенсаторы универсальные СКУ в ППУ могут быть сконструированы в пределах ассортимента:


  • РАЗМЕРЫ:
    DN 15-1200
  • ДАВЛЕНИЕ:
    Давление до 64 Бар
  • ТЕМПЕРАТУРА:
    От -256 °C до +1000 °C
  • РАБОЧАЯ СРЕДА:
    Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
  • МАТЕРИАЛЫ:
    Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
    инколой, инконель, сплав 59
  • ТЕСТЫ:
    Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
  • ОСОБЕННОСТИ КОНСТРУКЦИИ:
    Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, с карданными подвесами и по индивидуальному техническому заданию
  • ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
    Стандартное или с защитным кожухом и внутренним экраном
  • СИЛЬФОН:
    Нержавеющая сталь сильфон, внутренний экран: 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • КОНЦЕВЫЕ ДЕТАЛИ:
    Нержавеющая или углеродистая сталь, ограничители хода, защитный кожух: Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • ФЛАНЦЫ И ПАТРУБКИ:
    материал Ст20, Ст3сп, 09Г2С, 08Х18Н10Т, 17Г1С


ТЕХНИЧЕСКОЕ ОПИСАНИЕ

КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ДЛЯ СИСТЕМ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ

ПРИМЕНЕНИЕ

Компенсаторы универсальные СКУ в ППУ, созданные для использования в системах централизованного теплоснабжения и на электростанциях, специально адаптированы для трубопроводных систем, прокладываемых как над землей, так и под землей.

ПРЕИМУЩЕСТВА КОМПЕНСАЦИОННЫХ УСТРОЙСТВ В ППУ ИЗОЛЯЦИИ

  • Являются несъемными металлическими компенсаторами, в основном для систем централизованного теплоснабжения.
  • Внешний кожух защищает от кручения, для систем централизованного теплоснабжения.
  • Может устанавливаться последовательно.
  • Рассчитан на большие осевые перемещения.
  • Стандартное исполнение на 1000 циклов


  • Отсутствие значительного перепада давления - уменьшена потребность в насосах и общее энергопотребление для перемещения среды по сравнению с трубопроводными петлями.
  • Требуется меньше места вокруг стыка - по сравнению с трубопроводными петлями.
  • Требуется меньшая опорная конструкция – по сравнению с трубопроводными петлями.
  • Более низкая скорость эрозии (для линий подачи абразивных сред - по сравнению с трубными петлями с отводами).
  • Многократный сильфон с низким коэффициентом упругости и высоким сроком службы.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ТИПЫ

В зависимости от назначения компенсаторы для тепловых сетей можно разделить на две основные категории:

  • Сильфонные компенсационные устройства СКУ

    Компенсирующие сильфонные устройства для систем центрального отопления предназначены для компенсации осевых перемещений, вызванных температурным расширением трубопровода.

    Эти устройства подходят как для укладки в траншеях, так и для бестраншейных методов прокладки, отличаются надежностью и не требуют технического обслуживания. Основу компенсирующего действия составляет гибкий сильфон, способный компенсировать значительные осевые перемещения.

    Прочный корпус и направляющие кольца выполняют важные функции, такие как защита сильфона от механических повреждений, повышение его устойчивости и компенсация возможных смещений в трубопроводе. Внутренний экран предохраняет сильфон от абразивного воздействия песка и грязевых частиц, содержащихся в воде отопительных систем, которые могут оседать между витками и мешать нормальной работе сильфона.

    Компенсаторы также защищены от скручивания и других непредвиденных нагрузок, что продлевает срок их службы.

    Базовую конструкцию можно усилить для повышения устойчивости к дополнительным нагрузкам в трубопроводе, что позволяет сэкономить на первом направляющем элементе, обычно устанавливаемом на расстоянии 4 x DN от компенсатора и 10 x DN от начала трубы. Усиление достигается за счет улучшенной конструкции корпуса и внутренней втулки.

    Узнать больше

  • Стартовые  компенсаторы

    Одноступенчатые стартовые компенсаторы применяются при пуске систем централизованного теплоснабжения для компенсации температурных расширений.

    После того как компенсатор выполнил свою функцию, он работает как обычный элемент трубопровода. Эти компенсаторы обычно используются в системах с рабочей температурой до 90°C и монтируются в холодном состоянии. Перед пуском системы трубопровод нагревают до средней температуры, подавая горячую воду из системы отопления.

    Когда система достигает нужной температуры, одноступенчатые компенсаторы «блокируются» путём приварки крышки к трубе. Затем вся система может быть изолирована и введена в эксплуатацию.

    Одноступенчатые компенсаторы не требуют последующего обслуживания.

    Узнать больше

ВАРИАНТЫ ИСПОЛНЕНИЯ

КОМПЕНСАЦИОННЫЕ УСТРОЙСТВА ИМЕЮТ РЯД ОСОБЕННОСТЕЙ

ПРЕДВАРИТЕЛЬНОЕ РАСТЯЖЕНИЕ

Компенсаторы для систем централизованного теплоснабжения обычно поставляются с предварительным растяжением. Этот параметр часто необходим для полного использования диапазона компенсирующей способности устройства.

Оптимальное предварительное напряжение составляет 50% от общего перемещения. Компенсаторы поставляются готовыми к монтажу с устройством предварительного натяжения, которое автоматически отключается при запуске системы.


ДИСТАНЦИОННЫЙ КОНТРОЛЬ УТЕЧКИ


Компенсирующие сильфонные устройства для систем централизованного теплоснабжения совместимы с предварительно изолированными трубами, где слой изоляции наносится непосредственно на крышку компенсатора и покрывается защитным пластиковым покрытием. По запросу также доступны уже изолированные расширительные соединения.

Такие предварительно изолированные соединения обычно снабжены индикаторами утечек, что позволяет своевременно обнаруживать и устранять любые неисправности, обеспечивая оперативное реагирование на потенциальные проблемы.


ИЗОЛЯЦИЯ


Компенсаторы для систем централизованного теплоснабжения совместимы с предварительно изолированными трубами:

изоляционный материал наносится непосредственно на крышку компенсатора и покрывается дополнительным слоем пластика. Изолированные компенсаторы доступны по запросу.

Преимущества компенсаторов

  • Компенсационные устройства

    Какие преимущества дают компенсаторы для централизованного теплоснабжения?

    • Исключение скручивания
    • Поставляется с предварительным напряжением
    • Совместимость с изоляцией
    • Высокая безопасность и надежность
    • Не требуют регулярного обслуживания
    Узнать больше

  • Стартовые компенсаторы

    Какие преимущества имеют стартовые компенсаторы?

    • Поставляются с предварительным растяжением
    • Совместимы с предварительно изолированными трубопроводами
    • После блокировки функционируют как стандартный элемент системы
    Узнать больше

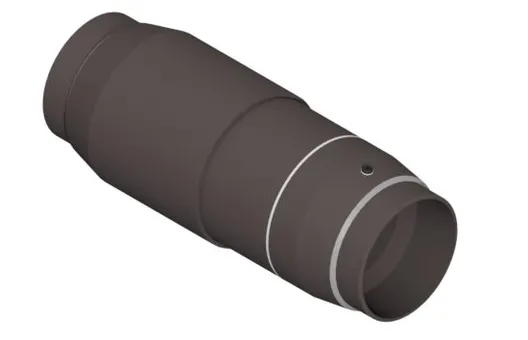

  • Компенсационное  устройство в ППУ изоляции

    1. Сильфон
    2. Внешний корпус / кожух
    3. Внутренний экран
    4. Конусообразная секция
    5. Стопорное кольцо
    6. Направляющее кольцо
    7. Защита от кручения
    8. Среда / трубопровод
    • Выпускается с концами под приварку сталь 20
    • Материалы сильфонов: AISI 316, 316SS, Нержавеющая сталь 12Х18Н10Т

  • Стартовый

       компенсатор

    1. Среда / трубопровод
    2. Сильфон
    3. Наружный кожух
    4. Внутренний экран
    • Выпускается с концами под приварку сталь 20
    • Материалы сильфонов: AISI 316, 316SS, Нержавеющая сталь 12Х18Н10Т
