ОСОБЕННОСТИ КОНСТРУКЦИИ
-
Особенности работы и установки

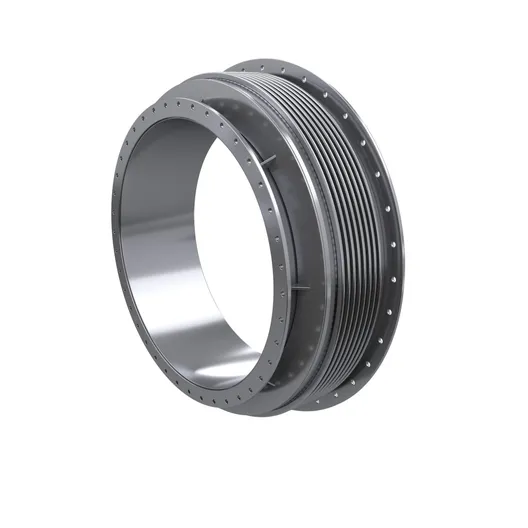

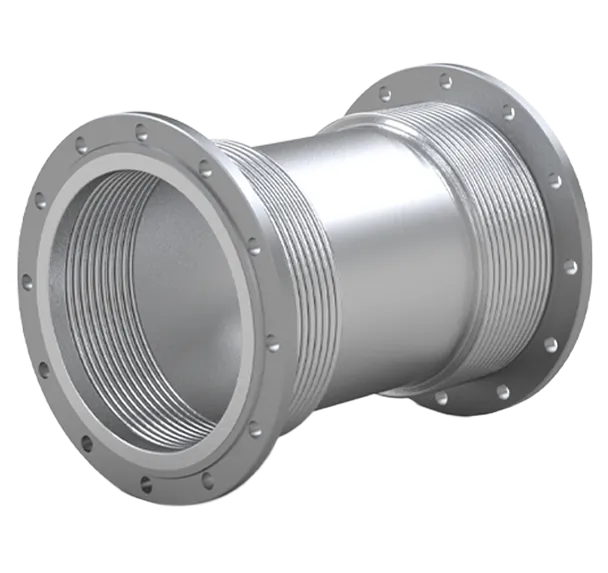

Вытяжные сильфонные компенсаторы выпускаются с различными типами концевых фитингов, включая сварные концы и фланцы (как сварные, так и несварные). Для небольших диаметров часто применяется метод надевания сильфона на выхлопную трубу с последующей фиксацией с помощью ленточных хомутов или зажимов с червячным механизмом. В конструкциях с двойным сильфоном между ними располагается промежуточная труба, которая иногда интегрирована в сильфонную трубку, что снижает количество сварочных операций. Вытяжные компенсаторы нашей компании специально разрабатываются для легкости и минимизации нагрузки на подвесы и опоры трубопровода.
Многослойная структура сильфонов обеспечивает максимальную подвижность и гибкость (с минимальными усилиями на изгиб и хорошими характеристиками усталости), а также отличную производительность в условиях вибрационных воздействий.
Вытяжные компенсаторы обычно не имеют ограничений, поэтому силы давления, создаваемые сильфоном при нагнетании воздуха, и усилия на изгиб, возникающие при перемещениях, должны компенсироваться с помощью крепежных узлов и направляющих системы.
-

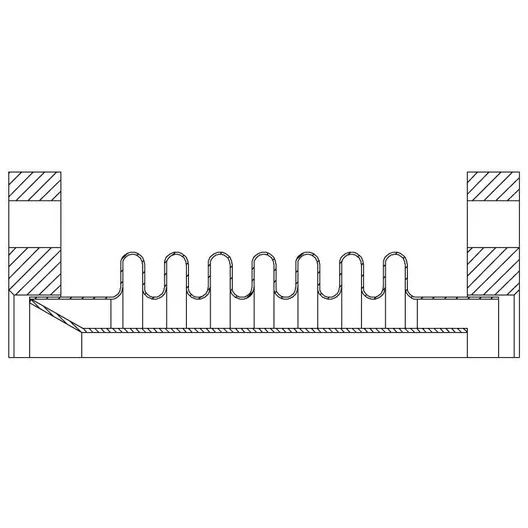

Внутренний экран
Что нужно знать про внутренний экран.
При работе в условиях высоких температур или скоростных потоков, наша компания настоятельно рекомендует устанавливать внутренний экран внутри сильфона. Он защищает сильфон от износа абразивными частицами, присутствующими в потоке, а также выравнивает газовый поток, проходящий через витки, снижая турбулентность. Внутренний экран также способствует снижению температуры сильфона в компенсаторе.
Экраны защищают сильфон от попадания частиц в среду и обеспечивают более плавный поток при высоких скоростях.
Преимущества и требования
Компенсаторы для выхлопных систем обладают множеством преимуществ для инженеров трубопроводных систем, однако их установка требует соблюдения ряда условий. Описание этих требований и дополнительная информация о компенсаторах для выхлопных систем представлены здесь:
-
Преимущества
Какие преимущества дают компенсаторы выхлопных газов?
- Герметичны для газов, устойчивы к коррозии и высоким температурам
- Поглощают вибрации и колебания
- Легкий вес снижает нагрузку на подвесные и опорные конструкции труб
- Низкая жесткость и высокая гибкость уменьшают нагрузку на подвесы и опоры труб
- Экономически эффективны
-
Требования
Какие условия необходимо соблюдать при использовании компенсаторов выхлопных газов?
- При высоких скоростях потока часто необходим внутренний защитный экран
- Сильфоны вытяжных компенсаторов, подверженные вибрации, должны быть спроектированы так, чтобы их собственные частоты и возможные гармоники не совпадали с частотами выхлопной системы.
-
Выхлопной
компенсатор

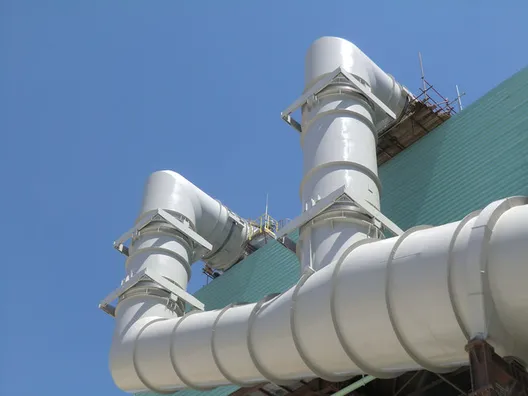

- Для поглощения теплового расширения выхлопных систем
- Защищает от вибраций и высоких температур
- Используется для поглощения перемещений по любой оси: осевой, боковой или угловой
