КОМПЕНСАТОРЫ УНИВЕРСАЛЬНЫЕ КСУ

КАТАЛОГ ТОВАРОВ
КОМПЕНСАТОРЫ УНИВЕРСАЛЬНЫЕ КСУ
Сортировать

ЛУЧШИЕ В СВОЕМ КЛАССЕ

УНИВЕРСАЛЬНЫЕ КОМПЕНСАТОРЫ

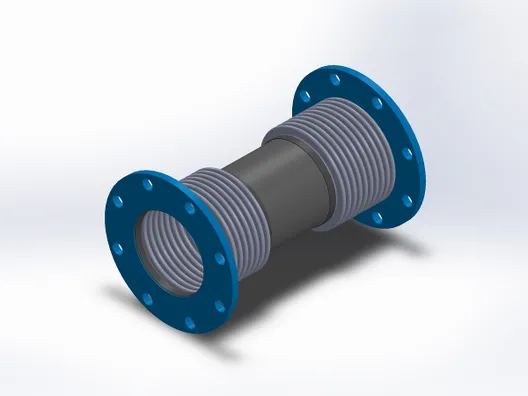

Компенсирующие устройства общего назначения включают два гофрированных сильфона, объединенных между собой посредством промежуточной трубы в единый модуль.


Наша компания производит линейку универсальных компенсирующих устройств, обеспечивающих сразу три типа перемещений: продольное, боковое и угловое.


Эти универсальные компенсаторы могут комплектоваться разнообразными присоединительными элементами — сварочными концами, приварными либо свободными фланцами, а также широким ассортиментом вспомогательных компонентов, включая внутренние вкладыши (экраны), защитные кожухи и механизмы контроля движений (шарниры, карданы, тяги).


Диапазон конструктивных решений Универсальных компенсаторов


Универсальные компенсаторы могут быть сконструированы в пределах ассортимента:

  • РАЗМЕРЫ:
    DN 15-1200
  • ДАВЛЕНИЕ:
    Давление до 40 Бар
  • ТЕМПЕРАТУРА:
    От -256 °C до +1000 °C
  • РАБОЧАЯ СРЕДА:
    Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
  • МАТЕРИАЛЫ:
    Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
    инколой, инконель, сплав 59
  • ТЕСТЫ:
    Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
  • ОСОБЕННОСТИ КОНСТРУКЦИИ:
    Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, по индивидуальному техническому заданию
  • ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
    Стандартное или с защитным кожухом и внутренним экраном
  • СИЛЬФОН:
    Нержавеющая сталь 12Х18Н10Т
  • КОНЦЕВЫЕ ДЕТАЛИ:
    Нержавеющая или углеродистая сталь


Преимущества и требования

Универсальные компенсаторы обладают рядом достоинств, важных для инженеров трубопроводных систем, однако при монтаже требуют соблюдения определенных условий. Ознакомьтесь с ними подробнее, а также узнайте больше о преимуществах универсальных компенсаторов на нашем сайте:

  • Преимущества

    Каковы преимущества использования Универсальных компенсаторов?

    • Поглощает движение во всех направлениях
    • Поглощение больших осевых и поперечных перемещений в одном компенсационном соединении (универсальные компенсационные соединения, устройства)
    • Может быть вмонтирован в соответствии с существующим монтажным зазором
    Узнать больше

  • Требования

    Каковы требования к использованию Универсальных компенсаторов?

    • Применяются только при низком давлении
    • Требуются точки крепления (опоры) и хорошие направляющие
    • Для длинных секций труб требуется множество точек крепления (опор) и направляющих
    Узнать больше

ПРИМЕНЕНИЕ

Универсальные компенсаторы способны компенсировать перемещения в любых направлениях и применяются в системах с невысоким давлением, где критичность установок минимальна, таких как воздуховоды, системы отвода отработанных газов, вентиляционные сети и технологические установки.

УНИВЕРСАЛЬНОЕ СМЕЩЕНИЕ

Универсальные компенсаторы позволяют выполнять значительные боковые сдвиги в разных направлениях, увеличивая или уменьшая величину отклонения путем изменения длины промежуточной трубы. Эти устройства не содержат стяжных шпилек, поэтому они применяются преимущественно при низких давлениях. Крепежные точки и направляющие системы должны рассчитываться так, чтобы справляться с полным давлением и иными нагрузками. Важно помнить, что универсальные компенсаторы отличаются от боковых компенсаторов.

Определения

Смещения обозначаются как AX (продольные), LA (поперечные), AN (угловые) в миллиметрах и градусах. Параллельные смещения указывают положительным (+) и отрицательным (-) значением. Необходимо учитывать, происходит ли движение в комбинированном режиме или чередуется направление смещений.

Пример

При удлинении сильфона на +10 мм и сжатии на -20 мм запись будет выглядеть следующим образом: +10/-20 мм. Симметричное параллельное смещение указывается как: +/-20 мм.

Примеры установки

  • Универсальный компенсатор для поглощения боковых перемещений

    На изображении представлен универсальный компенсатор, который используется для компенсации бокового смещения при изгибе в одной плоскости. Конструкция компенсатора должна занимать всё пространство смещения, обеспечивая поглощение расширения через стяжные шпильки, работающие на осевое перемещение.

    Тепловое расширение горизонтальных участков компенсируется боковым отклонением компенсатора. Направляющая необходима только для сжимающей нагрузки на трубу, создаваемой усилием для отклонения компенсатора. Тепловые расширения в смещённой опоре, выходящей за зону действия стяжных шпилек, должны компенсироваться изгибом горизонтальных опор трубопровода.

    При проектировании направляющих учитывают возможность изгиба и уменьшения длины компенсатора в изогнутом состоянии.

  • Универсальный компенсатор для труб с изгибом "Z"

    На схеме представлено стандартное использование универсального компенсатора в трёхмерном Z-образном изгибе.

    Благодаря способности универсального компенсатора компенсировать поперечные деформации в любом направлении, две горизонтальные трубы могут находиться под произвольным углом друг относительно друга в горизонтальной плоскости.

ВЕДИТЕ БИЗНЕС С НАМИ


  • Универсальный

          компенсатор

    • Конструкция без карданов и шарниров – на трубопровод воздействует сила давления
    • Стандартный или с внутренним экраном и защитным кожухом
    • Выпускается в двух конфигурациях: с фланцем или с концами под приварку сталь 20
    • Материалы сильфонов: AISI 316, 316SS, Нержавеющая сталь 12Х18Н10Т

Самое лучшее предложение на рынке

ЗАДАТЬ ВОПРОС
