КОМПЕНСАТОРЫ СИЛЬФОННЫЕ УГЛОВЫЕ

КАТАЛОГ ТОВАРОВ
КОМПЕНСАТОРЫ СИЛЬФОННЫЕ УГЛОВЫЕ
Сортировать

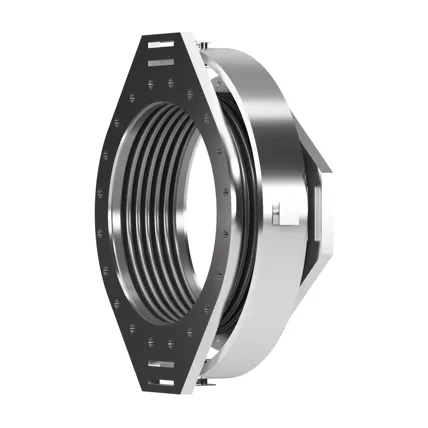

Угловой сильфонный компенсатор со свободными фланцами и шарнирами
Угловой сильфонный компенсатор со свободными фланцами и шарнирами
1 000 ₽
Угловой сильфонный компенсатор со свободными фланцами и карданным подвесом
Угловой сильфонный компенсатор со свободными фланцами и карданным подвесом
1 000 ₽

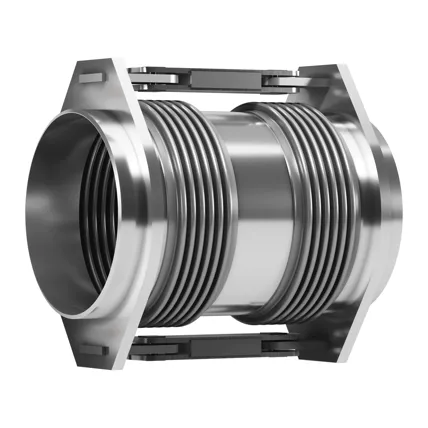

Угловой сильфонный компенсатор с приварными фланцами и шарнирами
Угловой сильфонный компенсатор с приварными фланцами и шарнирами
1 000 ₽
Угловой сильфонный компенсатор с приварными фланцами и карданным подвесом
Угловой сильфонный компенсатор с приварными фланцами и карданным подвесом
1 000 ₽

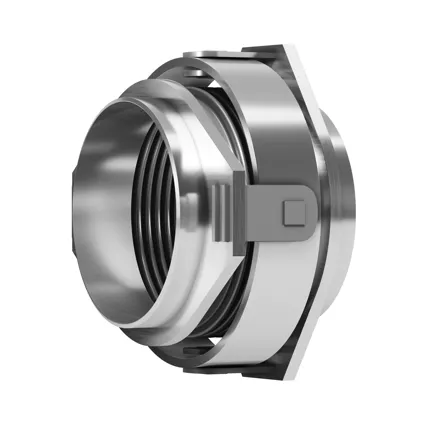

Угловой сильфонный компенсатор с приварными патрубками и шарнирами
Угловой сильфонный компенсатор с приварными патрубками и шарнирами
1 000 ₽
Угловой сильфонный компенсатор с приварными патрубками и карданным подвесом
Угловой сильфонный компенсатор с приварными патрубками и карданным подвесом
1 000 ₽

ЛУЧШИЕ В СВОЕМ КЛАССЕ

УГЛОВЫЕ ПОВОРОТНЫЕ СИЛЬФОННЫЕ КОМПЕСНАТОРЫ


Угловые компенсаторы обеспечивают исключительно угловые перемещения, в отличие от осевых моделей, которые работают на удлинение и сжатие вдоль оси трубопровода. Такие компенсаторы поворачиваются под заданным углом в одной или нескольких плоскостях, управляясь парой шарниров или карданом. Стандартная комплектация включает шарнирные соединения или карданные подвески, а также любые типы концевых соединений — сварные концы, приварные или свободные фланцы, в зависимости от потребностей проекта.


Диапазон конструктивных решений Угловых поворотных компенсаторов


Угловые компенсаторы могут быть сконструированы в пределах ассортимента:


  • РАЗМЕРЫ:
    DN 15-1200
  • ДАВЛЕНИЕ:
    Давление до 64 Бар
  • ТЕМПЕРАТУРА:
    От -256 °C до +1000 °C
  • РАБОЧАЯ СРЕДА:
    Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
  • МАТЕРИАЛЫ:
    Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
    инколой, инконель, сплав 59
  • ТЕСТЫ:
    Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
  • ОСОБЕННОСТИ КОНСТРУКЦИИ:
    Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, с карданными подвесами и по индивидуальному техническому заданию
  • ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
    Стандартное или с защитным кожухом и внутренним экраном
  • СИЛЬФОН:
    Нержавеющая сталь сильфон, внутренний экран: 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • КОНЦЕВЫЕ ДЕТАЛИ:
    Нержавеющая или углеродистая сталь, ограничители хода, защитный кожух: Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • ФЛАНЦЫ И ПАТРУБКИ:
    материал Ст20, Ст3сп, 09Г2С, 08Х18Н10Т, 17Г1С


ТЕХНИЧЕСКОЕ ОПИСАНИЕ

УГЛОВЫЕ КОМПЕНСАТОРЫ

  • Шарнирные угловые компенсаторы

    Шарнирные угловые компенсаторы оборудованы шарнирами, которые компенсируют угловое движение или вращение только в одной плоскости. Шарниры разработаны для противостояния давлению, создаваемому трубопроводной системой. Компенсаторы с одним шарниром чаще всего устанавливаются попарно или тройками вместе с соединительной системой труб и активно применяются в нестандартных и сложных трубопроводных проектах.

  • Угловые компенсаторы с карданным подвесом

    Шарнирные угловые компенсаторы созданы для компенсации угловых перемещений в нескольких плоскостях, при этом не передавая давление на крепежные элементы. Такой компенсатор обладает большей гибкостью по сравнению с рычажно-шарнирным вариантом, так как шарнир позволяет совершать многократные угловые вращения.

УГЛОВЫЕ КОМПЕНСАТОРЫ

ОБЩИЕ ПОЛОЖЕНИЯ

Угловые компенсаторы предоставляют широкие возможности для применения в трубопроводных системах с двумя или тремя опорами, позволяя компенсировать значительные перемещения с минимальными реакционными усилиями без необходимости в дорогостоящих крепежных узлах и дополнительных конструкциях. Благодаря своей жесткой фиксации, такие компенсаторы требуют лишь простых направляющих или промежуточных элементов, что делает их экономически выгодными для крупных водяных систем с высокими температурами, особенно когда перемещения сложные и многонаправленные.

Шарнирные соединения или карданные подвески могут быть спроектированы таким образом, чтобы выдерживать вес примыкающих труб и подключаемого оборудования, а также противостоять внешним нагрузкам, таким как ветер, снег и прочие факторы, воздействующие на систему труб. Это существенно уменьшает потребность в дополнительных точках крепления и конструктивных элементах.

Особенностью шарниров является возможность исключения крутящих моментов, действующих на сильфон. Во избежание скручивания сильфона, такая защита должна быть предусмотрена во всех случаях. При установке угловых компенсаторов в двухшарнирных или трехшарнирных системах желательно увеличивать расстояние между отдельными компонентами, что способствует максимальному поглощению боковых деформаций или перемещений. В условиях значительного теплового расширения промежуточной трубы рекомендуется применять трехшарнирную систему.

Преимущества и требования

Угловые компенсаторы обладают рядом достоинств, полезных для проектирования трубопроводных систем, однако их установка предполагает соблюдение определённых требований. Ознакомиться с этими требованиями и узнать больше об угловых компенсаторах можно здесь.

  • Преимущества

    Какие преимущества предлагает применение угловых компенсаторов?

    • Поглощение угловых перемещений в одной или нескольких плоскостях
    • Возможность использования стандартных направляющих
    • Снижение нагрузок на все крепежные точки
    Узнать больше

  • Требования

    Какие условия необходимы для применения угловых компенсаторов?

    • Необходимо изменение направления потока или трубопровода
    • Они занимают больше пространства по сравнению с осевыми компенсаторами
    • Система требует наличия двух или трех компенсаторов
    Узнать больше

Угловое смещение

Угловое движение представляет собой угловое/вращательное смещение компенсатора, при котором его продольная ось отклоняется от начального положения по дуге. Это означает, что торцевые плоскости компенсатора смещаются относительно друг друга, формируя дугу, подобную изгибу трубы. При этом складки сильфона равномерно сжимаются вдоль внутренней центральной линии и растягиваются вдоль внешней дуги. Кручение или торсионное напряжение одного конца относительно другого вокруг продольной оси не считается угловым вращением.

Определения

Угловое перемещение обозначается как AN и выражается в градусах. Положительное и отрицательное вращение обозначаются знаками плюс (+) и минус (-) соответственно.

Пример

Угловое перемещение на +5 градусов в одном направлении и на -10 градусов в другом будет обозначаться как: AN +5/-10°. Равномерное угловое вращение относительно продольной оси сильфона обозначается как AN +/-10° (2αN).

Примеры установки

РЕКОМЕНДАЦИИ ПО РАБОТЕ С УСТАНОВКОЙ

  • Шарнирная система

    Два или три шарнирных угловых компенсатора могут применяться для компенсации значительных поперечных и осевых перемещений. Как правило, между двумя точками крепления допускается установка не более трёх угловых компенсаторов, причем не более двух из них могут быть шарнирными.

  • Два карданных подвеса в трехмерной системе

    Как и шарнирные угловые компенсаторы, применяемые в одной плоскости, шарнирные угловые компенсаторы для многоплоскостных систем обеспечивают аналогичные преимущества. Они способны поглощать угловое вращение в любой плоскости, что обычно достигается установкой двух таких устройств для компенсации бокового отклонения. Нагрузка от давления воспринимается самой конструкцией шарнира, поэтому требуются только точки крепления. Чтобы ограничить движение отдельных участков трубопровода, используются направляющие. Простота расположения опор труб обеспечивается несущей способностью шарнирной конструкции. В двухшарнирной системе удлинение вертикальной трубы компенсируется изгибом более длинных труб, что может потребовать установки пружинных опор (SP) на одной или обеих трубах. Направляющие должны быть спроектированы так, чтобы компенсировать тепловое расширение трубы с установленными компенсаторами и её укорочение из-за прогиба.

Горизонтальные карточки


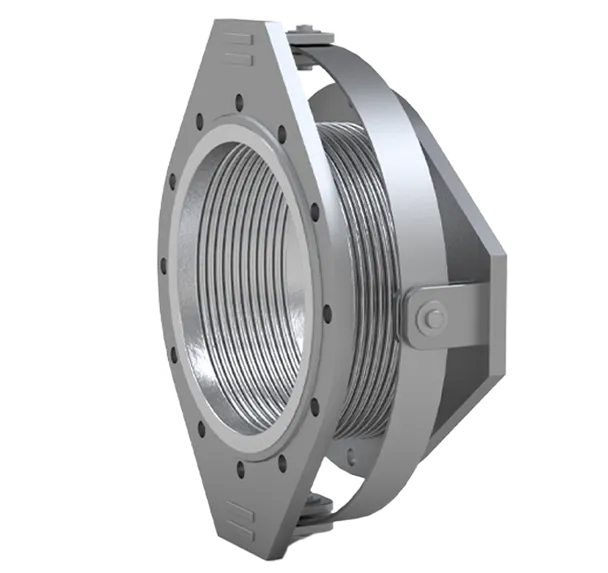

  • Карданный

       шарнир

    • Ограниченная конструкция предотвращает  воздействие силы давления на трубопровод, ограничивая осевые и поперечные перемещения.
    • Конструкция допускает угловое перемещение в двух плоскостях.
