КОМПЕНСАТОРЫ СИЛЬФОННЫЕ СДВИГОВЫЕ

КАТАЛОГ ТОВАРОВ

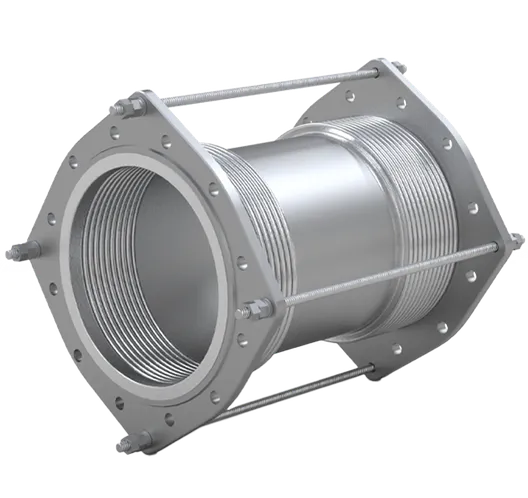

Сдвиговый сильфонный компенсатор со стяжными стержнями и свободными фланцами

1 000 ₽

Сдвиговый сильфонный компенсатор со стяжными стержнями и приварными фланцами

1 000 ₽

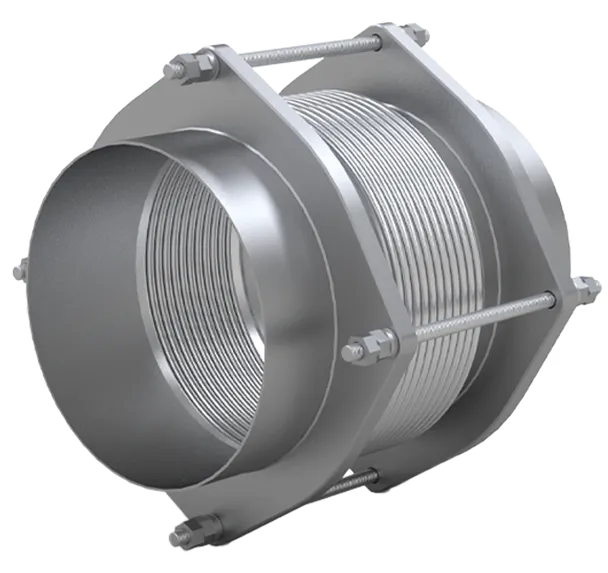

Сдвиговый сильфонный компенсатор со стяжными стержнями и патрубками под приварку

1 000 ₽

Сдвиговый сильфонный компенсатор со стяжными стержнями и свободными фланцами двойной сильфон

1 000 ₽

Сдвиговый сильфонный компенсатор со стяжными стержнями и приварными фланцами двойной сильфон

1 000 ₽

Сдвиговый сильфонный компенсатор со стяжными стержнями и приварными патрубками двойной сильфон

1 000 ₽

Сдвиговый сильфонный компенсатор с шарнирами и концами под приварку двойной или одинарный сильфон

1 000 ₽

Сдвиговый сильфонный компенсатор с карданами и приварными фланцами двойной сильфон

1 000 ₽

ЛУЧШИЕ В СВОЕМ КЛАССЕ

СДВИГОВЫЕ СИЛЬФОННЫЕ КОМПЕНСАТОРЫ

Боковые компенсаторы служат для компенсации боковых смещений. Они способны одновременно двигаться в разных направлениях, поглощая расширение двух сегментов трубопровода. Обычно такие компенсаторы оборудуются внешними стяжными шпильками, позволяющими устройству компенсировать движения в боковых направлениях и выдерживать давление, включая полный вакуум.

Диапазон конструктивных решений Сдвиговых компенсаторов

Сдвиговые компенсаторы могут быть сконструированы в пределах ассортимента:

РАЗМЕРЫ:
DN 15-1200
ДАВЛЕНИЕ:
Давление до 64 Бар
ТЕМПЕРАТУРА:
От -256 °C до +1000 °C
РАБОЧАЯ СРЕДА:
Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
МАТЕРИАЛЫ:
Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
инколой, инконель, сплав 59
ТЕСТЫ:
Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, по индивидуальному техническому заданию
ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
Стандартное или с защитным кожухом и внутренним экраном
СИЛЬФОН:
Нержавеющая сталь 12Х18Н10Т
КОНЦЕВЫЕ ДЕТАЛИ:
Нержавеющая или углеродистая сталь

ПРИМЕНЕНИЕ

Компенсаторы бокового расширения, способные компенсировать перемещения в поперечных направлениях в одной или нескольких плоскостях и поглощающие управляющие силы, находят широкое применение в сложных трубопроводных системах с различными уровнями и направлениями. Они эффективно гасят движения, перпендикулярные продольной оси трубопровода, что делает их идеальными для использования в системах с изгибами, Z-образных конструкциях и тройниках.

Боковые компенсаторы успешно применяются в качестве компенсаторов осадки резервуаров, демпферов вибрации и в любых трубопроводных системах с изменениями направления или наличием изгибов.

КОНСТРУКЦИЯ

Боковые компенсаторы предлагаются с одним или двумя сильфонами (универсального типа) и разнообразными видами соединений, включая сварные концы, фланцы и их сочетания. Дополнительно они могут быть укомплектованы аксессуарами, такими как внутренние втулки, крышки, промежуточные трубы и стяжные шпильки.

Выбор конкретного типа компенсатора определяется не только его экономической эффективностью, но и способностью выполнять необходимые функции. При расчете стоимости важно учитывать не только цену самого компенсатора, но и затраты на установку креплений, направляющих и сопутствующих конструкций.

Преимущества и требования

В чем преимущества использования боковых компенсаторов?

Боковые компенсаторы обладают несколькими преимуществами для разработчиков трубопроводных систем, однако при их установке существуют определённые требования. Вот одни из них:

Преимущества
Компенсируют перемещения во всех боковых направлениях
Обеспечивают большие боковые смещения с помощью единственного бокового компенсатора
Снижают нагрузку на все крепежные узлы благодаря натяжению на боковых шарнирах
Поглощают нагрузки, исключая передачу усилий на крепежные точки
Узнать больше
Требования
Каковы требования к использованию боковых компенсаторов?
Для поглощения больших расширений необходимо несколько боковых компенсаторов
Для длинных секций труб требуется множество точек крепления и направляющих
Узнать больше

БОКОВОЕ ПЕРЕМЕЩЕНИЕ

Боковое смещение представляет собой латеральное (боковое) перемещение концов компенсатора в направлении, которое перпендикулярно его продольной оси. Такое смещение может компенсироваться как в горизонтальной, так и в вертикальной плоскости в зависимости от особенностей конструкции трубопроводной системы. Ограниченное боковое смещение может быть поглощено одним компенсатором. Для компенсации значительных смещений рекомендуется использовать конструкцию с универсальным компенсатором (два компенсатора с промежуточной трубой), что позволяет снизить компенсирующие усилия.

Определения

Боковое смещение обозначается как LA и измеряется в миллиметрах. Параллельное смещение отмечается знаком минус (-) для сжатия и плюсом (+) для растяжения.

Примеры:

Удлинение одной стороны сильфона на +10 мм, тогда как другая сторона сжата на -20 мм. Запись будет выглядеть так: LA +10/-20 мм.

Равномерное параллельное смещение в обе стороны, например, на 20 мм, будет отображаться как: LA +/-20 мм (2λN).

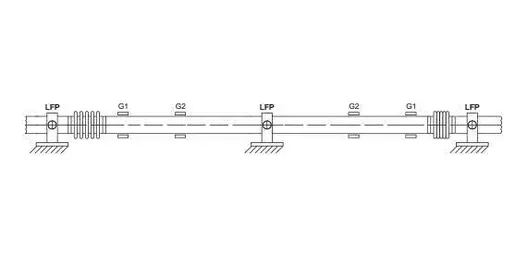

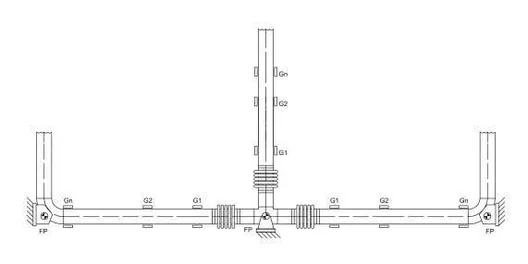

Примеры установки

Компенсатор на коротком отрезке трубопровода

Конструкция представляет собой альтернативный вариант монтажа, при котором основное расширение поглощается за счёт бокового изгиба. Более длинная секция трубопровода не испытывает нагрузок от давления сжатия и нуждается только в точках крепления и направляющей (Gn).
Тяги для предотвращения осевого перемещения

Конструкция трубопровода, допускающая использование специальных стяжных стержней для предотвращения осевых перемещений, зачастую облегчает и снижает стоимость монтажа. Стяжные стержни ограничивают способность компенсатора поглощать осевые перемещения, оставляя только тепловое расширение. Это вызывает изгиб более длинной секции трубопровода при расширении более короткой. Если длинная секция недостаточно гибкая, а короткая соответствует требованиям, можно применить стяжные хомуты, предотвращающие провисание длинной секции от воздействия внешних факторов.
