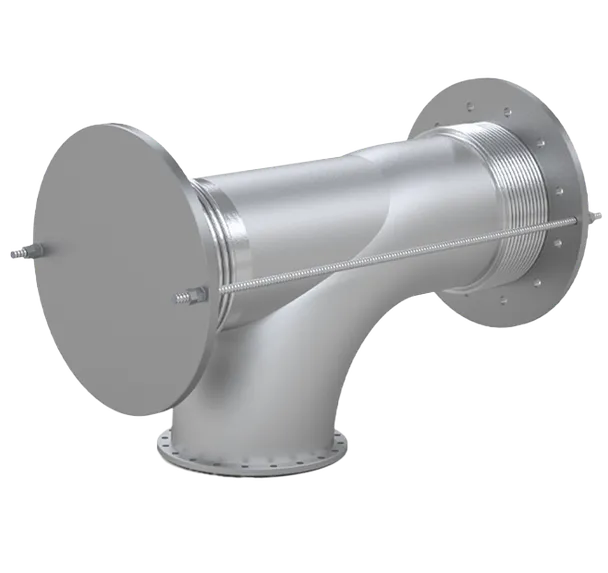

РАЗГРУЖЕННЫЕ СИЛЬФОННЫЕ КОМПЕНСАТОРЫ С УРАВНОВЕШЕННЫМ ДАВЛЕНИЕМ С ОТВОДОМ

ЛУЧШИЕ В СВОЕМ КЛАССЕ

РАЗГРУЖЕННЫЕ СИЛЬФОННЫЕ КОМПЕНСАТОРЫ С БАЛАНСИРОВКОЙ ДАВЛЕНИЯ С ОТВОДОМ

Компенсаторы давленияс отводом, также известные как угловые компенсаторы давления, применяются в тех случаях, когда недопустимо воздействие сил давления на оборудование или трубопроводы, а также при необходимости изменения направления трубопроводной системы. Чтобы понять ключевое преимущество подобных компенсаторов давления, полезно рассмотреть влияние традиционных компенсаторов давления на трубопроводную систему.

Когда система трубопроводов оснащена обычным осевым компенсатором, работающим под давлением, на нее передается сила реакции давления и усилие, необходимое для перемещения компенсатора. Это может привести к значительным нагрузкам и напряжениям в направляющих и точках крепления, используемых для поддержания стабильности системы.

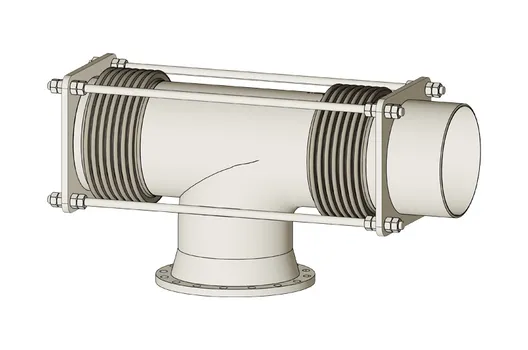

Установка компенсаторов с балансировкой давления в локтевом соединении позволяет уравновесить силу давления внутри компенсатора, передавая на трубопроводную систему только усилие упругости, необходимое для перемещения.

Это снижает нагрузку на направляющие и точки крепления, что, в свою очередь, уменьшает потребность в массивных опорных конструкциях. В результате можно использовать более легкие направляющие, что обеспечивает существенную экономию, особенно в случаях, когда строительство и фундаменты не оправданы с финансовой точки зрения.

Эта особенность делает их идеальным выбором для трубопроводных систем, где необходимо минимизировать нагрузки, связанные с давлением, воздействующие на фланцы и/или подключенное оборудование, такое как турбины.

Диапазон конструктивных решений Разгуженных компенсаторов с балансом давления с отводом:

Компенсаторы давления доступны в любых размерах и материалах. Также они могут изготавливаться по индивидуальному заказу в различных вариантах исполнения, включая модели с внутренними и внешними ограничителями.

Муфты с балансировкой давления в локтях доступны в любых размерах и из любых материалов.

Компенсаторы могут быть сконструированы в пределах ассортимента:

• РАЗМЕРЫ:
  DN 15-1200
• ДАВЛЕНИЕ:
  Давление до 64 Бар
• ТЕМПЕРАТУРА:
  От -256 °C до +1000 °C
• РАБОЧАЯ СРЕДА:
  Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
• МАТЕРИАЛЫ:
  Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
  инколой, инконель, сплав 59
• ТЕСТЫ:
  Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
• ОСОБЕННОСТИ КОНСТРУКЦИИ:
  Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, с карданными подвесами и по индивидуальному техническому заданию
• ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
  Стандартное или с защитным кожухом и внутренним экраном
• СИЛЬФОН:
  Нержавеющая сталь сильфон, внутренний экран: 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
• КОНЦЕВЫЕ ДЕТАЛИ:
  Нержавеющая или углеродистая сталь, ограничители хода, защитный кожух: Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
• ФЛАНЦЫ И ПАТРУБКИ:
  материал Ст20, Ст3сп, 09Г2С, 08Х18Н10Т, 17Г1С
