КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ОСЕВЫЕ

КАТАЛОГ ТОВАРОВ
КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ОСЕВЫЕ

ЛУЧШИЕ В СВОЕМ КЛАССЕ

ОСЕВЫЕ СИЛЬФОННЫЕ КОМПЕНСАТОРЫ


Осевые компенсаторы разработаны для компенсации осевых перемещений, таких как растяжение и сжатие вдоль продольного направления. Компактные модели с небольшой встроенной длиной способны эффективно поглощать тепловое расширение прямолинейных участков трубопровода между двумя точками крепления, предлагая простое и экономичное решение для компенсации смещений.

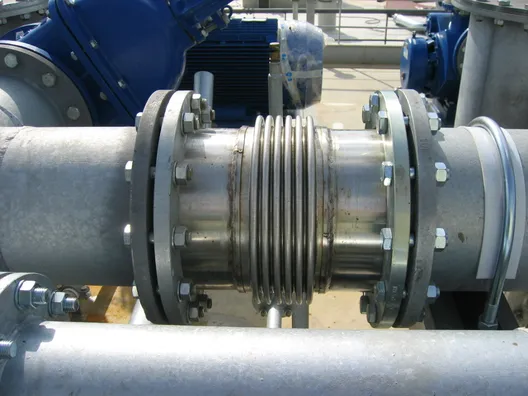

Осевые компенсаторы могут комплектоваться различными соединительными элементами, среди которых сварные концы, приварные или свободные (поворотные) фланцы.


Диапазон конструктивных решений Осевых компенсаторов


Осевые компенсаторы могут быть сконструированы в пределах ассортимента:


  • РАЗМЕРЫ:
    DN 15-1200
  • ДАВЛЕНИЕ:
    Давление до 64 Бар
  • ТЕМПЕРАТУРА:
    От -256 °C до +1000 °C
  • РАБОЧАЯ СРЕДА:
    Техническая вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие
  • МАТЕРИАЛЫ:
    Аустенитные нержавеющие стали, высоколегированные сплавы, дуплексные стали, титан, хастеллой,
    инколой, инконель, сплав 59
  • ТЕСТЫ:
    Рентгенографическое исследование (рентген), проверка на утечку гелия, проверка под давлением, проверка воздухом, проверка пенетрантом, проверка магнитными частицами и многое другое
  • ОСОБЕННОСТИ КОНСТРУКЦИИ:
    Количество секций. Одно, двух или трёхсекционный (один, два или три сильфона), с тягами, с шарнирами, с карданными подвесами и по индивидуальному техническому заданию
  • ИСПОЛНЕНИЕ КОМПЕНСАТОРА:
    Стандартное или с защитным кожухом и внутренним экраном
  • СИЛЬФОН:
    Нержавеющая сталь сильфон, внутренний экран: 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • КОНЦЕВЫЕ ДЕТАЛИ:
    Нержавеющая или углеродистая сталь, ограничители хода, защитный кожух: Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
  • ФЛАНЦЫ И ПАТРУБКИ:
    материал Ст20, Ст3сп, 09Г2С, 08Х18Н10Т, 17Г1С


ТЕХНИЧЕСКОЕ ОПИСАНИЕ

КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ОСЕВЫЕ

ОСЕВОЕ ПЕРЕМЕЩЕНИЕ

Осевое перемещение подразумевает удлинение или сжатие системы труб вдоль продольной оси, что ведет к изменению общей длины компенсатора.

Осевые компенсаторы, предназначенные для компенсации значительных перемещений, могут включать один, два или несколько сильфонов в одном узле. Большие перемещения могут достигаться за счет предварительного натяжения или установки нескольких компенсаторов на определенном участке трубы.

В зависимости от номинального диаметра и длины, они способны компенсировать небольшие поперечные и угловые отклонения, а также ошибки монтажа. Однако мы советуем использовать их строго по назначению, чтобы продлить срок службы.

Если требуется амортизация иных типов перемещений, помимо осевых, мы предлагаем рассмотреть альтернативные решения, и наша компания готова предоставить профессиональные рекомендации.

Определения

Осевое перемещение обозначается как AX и измеряется в миллиметрах. Сжатие и удлинение обозначаются как отрицательное (-) и положительное (+) соответственно.

Пример

Удлинение на +10 мм и сжатие на -20 мм будет записано как: AX +10/-20 мм. Равные продольные перемещения обозначаются как: AX +/-20 мм

ПРИМЕНЕНИЕ

Применение осевых компенсаторов.

  • Централизованное теплоснабжение
  • Паропроводы
  • Химическая и перерабатывающая промышленность
  • Сталелитейная и чугунолитейная промышленность
  • Целлюлозно-бумажная промышленность
  • Водопроводные (горячие и холодные) линии
  • Морские применения, вытяжные системы
  • Геотермальные применения

Преимущества и требования

Осевые компенсаторы обладают рядом преимуществ для инженеров трубопроводных систем, однако их установка требует соблюдения определенных условий. Ознакомиться с этими требованиями и узнать больше о них можно здесь

  • Преимущества

    Каковы преимущества использования осевых компенсаторов?

    • Эффективное средство для компенсации температурных колебаний
    • Без изменений направления потока
    • Компактное решение, экономящее пространство
    • Оптимальное сочетание цены и качества
    Узнать больше

  • Требования

    Какие условия необходимо соблюдать при использовании осевых компенсаторов?

    • Нужно обеспечить прочные точки крепления и качественные направляющие
    • Значительные перемещения требуют установки нескольких осевых компенсаторов
    • Длинные участки труб нуждаются в большом количестве крепежных точек и направляющих
    • Это увеличивает общие расходы на крепление и направляющие
    Узнать больше

Примеры установки

РЕКОМЕНДАЦИИ ПО РАБОТЕ С ТРУБОПРОВОДАМИ

  • Прямой участок трубопровода с осевыми компенсаторами

    Этот пример подчеркивает значимость использования трёх точек крепления, ведь установка двух или более осевых компенсаторов на одном участке трубопровода приведет к неопределенности их расположения.

    Величину перемещения, приходящегося на каждый компенсатор, невозможно контролировать, потому что труба между сильфонами может свободно двигаться в обе стороны, в зависимости от трения опор трубы и различий в жесткости сильфонов. Поэтому крайне важно размещать один осевой компенсатор между двумя точками крепления.

  • Трубопровод с ответвлением

    Типичным примером правильного использования компенсаторов для компенсации осевого расширения в трубопроводной системе с разветвлениями служит случай, когда точка крепления находится на стыке, который в данном случае представляет собой тройник. Эта точка крепления принимает на себя нагрузку от компенсатора на ответвлении.

    Следует обратить внимание на близкое расположение каждого компенсатора к точке крепления, а также на расстояния между первым направляющим элементом (G1), вторым направляющим элементом (G2) и последующими направляющими элементами (Gn) на остальных участках трубопровода.

ВЕДИТЕ БИЗНЕС С НАМИ


  • Осевой

          компенсатор

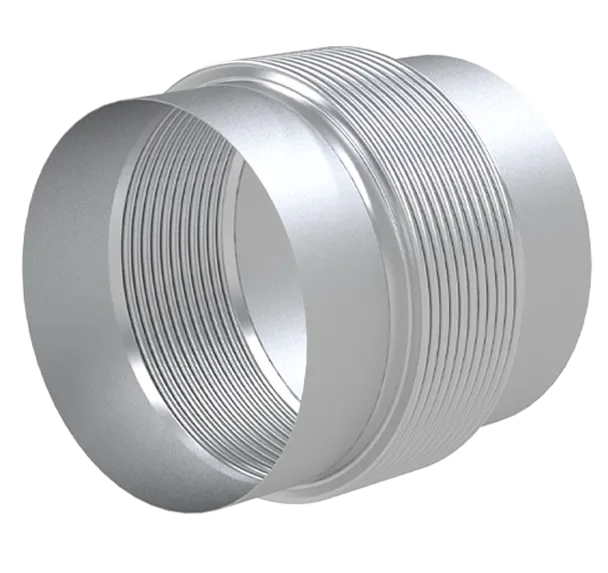

    • Самый простой и часто используемый тип компенсатора, состоящий из одного сильфона и концевых соединений
    • Простейший компенсатор для поглощения всех перемещений участка трубы
    • Направление потока не изменяется
    • Более низкая стоимость компенсаторов
    • Выпускается в двух конфигурациях: с фланцем или с концами под приварку сталь 20
    • Материалы сильфонов: AISI 316, 316SS, Нержавеющая сталь 12Х18Н10Т
